全自动金相制样实验室用台式和立式多轴金相试样切割机
- 所属分类:金相切割设备和耗材
- 1.金相制样实验室用手动自动一体台式金相试样切割机CUTLAM 3.0型； 2.金相制样实验室用全自动台式多轴金相试样切割机CUTLAM 3.1型； 3.金相制样实验室用全自动立式大型金相试样切割机CUTLAM 4.0型； 4.金相制样实验室用全自动立式大型三轴金相试样切割机CUTLAM 5.0型 ...
-
产品描述
 |
 |
 |
技术特点 |
可用于切割尺寸
小于φ110mm圆形 或45mm×200mm矩形的样品 |
| 切割参数可经过手动试错优化后，进行自动程序的控制设定，通过调节气动阻尼压力来优化进刀负载，（6bar气压内可调节）降低难切样品的操作难度和强度。 进刀速度可程控设定，最低可达5mm/分钟的自动进刀。  |
| 样品夹持 | |||||
| 对于通用切割建议选用快速紧固夹具，如需更换请咨询供应商 | |||||
 |
 |
 |
 |
||
| 快速紧固夹具 （左右各一个） 夹持形状均匀的材料 |
螺旋紧固夹具 夹持难切材料 |
61型垂直样品紧固夹具夹持形状不规则样品
|
|||
| 切割冷却 | |||||
 |
 |
 |
 |
||
| 60L水循环冷却系统泵送能力25L/min配100μm内置过滤网和高压外置清洗喷头（随机配送） | 721型切割冷却浓缩液 稀释步骤:将去离子水倒入水箱后添加浓缩冷却液。建议稀释配比为5-15%可调建议每6-12个月更换一次 |
切割工作柜台 用于放置切割设备和冷却循环系统水箱以及存放切割轮和更换切割轮的工具。 尺寸LxHxD:630x800x835mm. |
|||
| 切割配套 | ||||||||||
 |
|
|||||||||
|
φ80mm法兰盘
用于紧固和安装不同孔径的切割轮 （随机配送） 25.4mm转32mm切割轮孔径调整环 5个/包 |
||||||||||

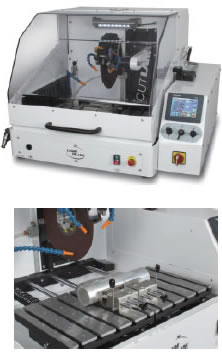

| 设备技术数据 | CUTLAM 3.0 |
| 可使用切割轮的直径 | 254或者305毫米 |
| 主轴直径 | 25.4 毫米 |
| 切割轮紧固法兰直径 | 80 毫米 |
| 样品可切割尺寸 | Ø 110 毫米 或者45 x 250 毫米 (在使用Ø 305 毫米切割轮时) |
| 切割论下缘到切割平台的距离 | 120毫米（在使用305毫米切割轮时) |
| 进刀方式 | 手动垂直切割或者自动垂直切割，进刀速度5mm-300mm/分钟可调 |
| 切割轮转速 | 手动11档调速，1000到4000 rpm |
| 样品夹持工作台 | 配备12毫米T型槽（4纵、4横）的400 x 300 毫米镀铝不锈钢工作台，切割腔左侧和右侧都有可开放空间，用于放置尺寸过长的样品， |
| 切割腔室防护设计和照明 | 带全景视窗的高强度金属框架外罩，配LED照明和安全闭锁系统 |
| 切割定位方式 | 手动目测 |
| 循环冷却系统 | 配备60升水箱的冷却液循环过滤喷射系统，带脚轮，配100μm内置过滤网，切割室外置清洗喷头 |
| 主机功率和配电需求 | 3,8 kW，380V/50Hz，(3相+地线) |
| 尺寸（长 x 高 x 深）与重量 | 630 x 650 x 820 毫米，145kgs |
| 配套气源 | 6Bar压缩空气，过滤精度5um |
 |
|
 |
技术特点 |
 圆形切割范围：
当使用Φ300mm切割片时，最大切割能力可达Φ110mm。 切割范围： 当使用Φ300mm切割片时，最大切割能力可达最高110最长210 |
 多轴可调设计，配合宽大的切割腔可满足更大的零件尺寸。配合感应进刀调速的可触屏编程设计来切割不同材质的样品。 可以使用垂直，平行，往复，间歇等多种切割方式来满足样品的精确取样要求。 多轴移动速度可程控设定，能够切割更多的零件种类。 Y轴行程为300mm，从0.1到20mm/s的平台可调步进精度 Z轴行程为200mm，从0.1到20mm/s的可调进刀速度x轴行程为150mm，0.01mm移动精度。 |
| 样品夹持 | |||||||
| 对于通用切割建议选用快速紧固夹具，如需更换请咨询供应商 | |||||||
|
 |
|
 |
 |
|||
| 快速紧固夹具 （左右各一个） 夹持形状均匀的材料 |
螺旋紧固夹具 夹持难切材料 |
电动X轴移动平台
用于重复平行切割 |
激光切割定位
辅助切割夹持 |
||||
| 切割冷却 | |||||
|
 |
|
|
||
| 60L水循环冷却系统泵送能力25L/min配100μm内置过滤网和高压外置清洗喷头（随机配送） | 721型切割冷却浓缩液 稀释步骤:将去离子水倒入水箱后添加浓缩冷却液。建议稀释配比为5-15%可调建议每6-12个月更换一次 |
切割工作柜台 用于放置切割设备和冷却循环系统水箱以及存放切割轮和更换切割轮的工具。 尺寸LxHxD:630x800x835mm. |
|||
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ80mm法兰盘
用于紧固和安装不同孔径的切割轮 （随机配送） 25.4mm转32mm切割轮孔径调整环 5个/包 |
||||||||||
| 设备技术数据 | CUTLAM 3.1 |
| 可使用切割轮的直径 | 250mm 到 300 毫米 |
| 主轴直径 | 25.4 毫米 |
| 切割轮紧固法兰直径 | 80mm |
| 样品可切割尺寸 | Ø 110 毫米 或者110 x 210 毫米 (在使用Ø 300 毫米切割轮时) |
| 切割论下缘到切割平台的距离 | 140毫米（在使用300毫米切割轮时) |
| 进刀方式 | 自动垂直切割，Z轴程控进刀速度0.1mm-20mm/秒可调，可程控连续或者间歇进刀 |
| 样品平台Y轴移动能力 | Y轴移动行程最大为300毫米，程控从0.1到20毫米/秒的移动速度 |
| 样品平台X轴移动能力 | X轴西东行程最大150毫米，电动步进精度0.01mm |
| 切割轮转速 | 程控调速，从1000到4000 rpm |
| 样品夹持工作台 | 配备12毫米T型槽镀铝不锈钢小型工作台。 |
| 切割腔室防护设计和照明 | 带全景视窗的高强度金属框架外罩，配LED照明和安全闭锁系统 |
| 切割定位方式 | 激光定位 |
| 循环冷却系统 | 配备60升水箱的冷却液循环过滤喷射系统，带脚轮，配100μm内置过滤网，切割室外置清洗喷头 |
| 主机功率和配电需求 | 1100W，220V-50Hz |
| 尺寸（长 x 高 x 深）与重量 | 900x700x1000毫米（上盖开启为1100毫米），210kgs |
 |
|
 |
技术特点 |
可用于切割尺寸
小于φ154mm圆形 或90mm×275mm矩形 或145mm×160mm的样品 |

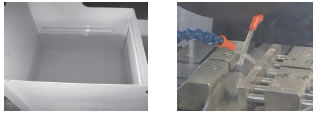

| 可以使用最大400mm的切割轮，配合宽大的切割工作空间能够容纳大型复杂结构的试样夹持。 通过调节气动阻尼压力来优化进刀负载。（6bar气压内可调节） 进刀速度可程控设定，最低可达5mm/分钟的自动进刀。  |
| 样品夹持 | |||||
| 对于通用切割建议选用快速紧固夹具，如需更换请咨询供应商 | |||||
|
 |
|
 |
||
| 快速紧固夹具 （左右各一个） 夹持形状均匀的材料 |
61型垂直样品紧固夹具 |
激光切割定位
辅助切割夹持 |
|||
| 切割冷却 | ||
 |
|
|
| 140L水循环冷却系统 泵送能力55L/min 配100μm内置过滤网和外置清洗喷头 |
721型切割冷却浓缩液 稀释步骤:将去离子水倒入水箱后添加浓缩冷却液。建议稀释配比为5-15%可调建议每6-12个月更换一次 |
|
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ80mm法兰盘
用于紧固和安装不同孔径的切割轮 （随机配送） 25.4mm转32mm切割轮孔径调整环 5个/包 |
||||||||||
| 设备技术数据 | CUTLAM 4.0 |
| 可使用切割轮的直径 | 305mm，350mm， 400 毫米 |
| 主轴直径 | 25.4 毫米 |
| 切割轮紧固法兰直径 | 100 毫米 |
| 样品可切割尺寸 | Ø 154 毫米 or 145 x 160 毫米 or 90 x 275 毫米 (在使用Ø400 毫米切割轮时) |
| 切割论下缘到切割平台的距离 | 190毫米（在使用400毫米切割轮时) |
| 进刀方式 | 自动垂直切割，进刀速度5mm-200mm/分钟可调 |
| 切割轮转速 | 程控调速，从1000到4000 rpm |
| 样品夹持工作台 | 配备12毫米T型槽（6纵、5横）的400 x 400 毫米铸铁镀层工作台，切割腔左侧和右侧都有可开放空间，用于放置尺寸过长的样品， |
| 切割腔室防护设计和照明 | 带全景视窗的高强度金属框架外罩，配LED照明和安全闭锁系统 |
| 配套气源 | 6Bar压缩空气，过滤精度5um |
| 配套用电量 | 24 Ah |
| 切割定位方式 | 手动目测 |
| 循环冷却系统 | 配备140升水箱的冷却液循环过滤喷射系统，带脚轮，配100μm内置过滤网，切割室外置清洗喷头 |
| 主机功率和配电需求 | 6 kW，380V/50Hz，(3相+地线) |
| 尺寸（长 x 高 x 深）与重量 | 818（加300毫米控制面板）x 1802×1280毫米，650kgs |
 |
|
|
多轴全自动切割可以使用垂直
，水平，平行，往复等多种切 割方式来满足复杂结构的切割需求。  |
技术特点 |
圆形切割范围：
当使用Φ350mm切割片时，最大切割 能力可达Φ127mm。当更换400mm切割 片时可将切割Φ能力扩大到162mm。 矩形切割范围： 当使用Φ350mm切割片时，最大切割 能力可达97×350mm+30×660mm。 |
通过调节气动阻尼压力来优化进刀负载。（6bar气压内可调节）并配合自动脉冲进刀和感应调速进刀，来满足复杂材质的切割。 |
| 样品夹持 | |||||||
| 对于通用切割建议选用快速紧固夹具，如需更换请咨询供应商 | |||||||
|
 |
 |
|
 |
|||
| 快速紧固夹具 （左右各一个） 夹持形状均匀的材料 |
61型垂直样品紧固夹具 |
电动X轴移动平台
用于重复平行切割 |
激光切割定位
辅助切割夹持 |
||||
| 切割冷却 | ||
 |
|
|
| 140L水循环冷却系统 泵送能力55L/min,配100μm内置过滤网和外置清洗喷头 |
721型切割冷却浓缩液 稀释步骤:将去离子水倒入水箱后添加浓缩冷却液。建议稀释配比为5-15%可调建议每6-12个月更换一次 |
|
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ80mm法兰盘
用于紧固和安装不同孔径的切割轮 （随机配送） 25.4mm转32mm切割轮孔径调整环 5个/包 |
||||||||||
| 设备技术数据 | CUTLAM 5.0 |
| 可使用切割轮的直径 | 350 毫米 (选装400 毫米夹持器后可使用400mm) |
| 主轴直径 | 25.4 毫米 |
| 切割轮紧固法兰直径 | 100 毫米 |
| 样品可切割尺寸 | Ø 127 毫米 (在使用Ø 350 毫米切割轮时) |
| 切割论下缘到切割平台的距离 | 252毫米（在使用350毫米切割轮时) |
| 进刀方式 | 自动垂直切割，Z轴程控进刀速度0.1mm-25mm/秒可调，快速进刀状态时速度为50mm/秒 |
| 样品平台Y轴移动能力 | Y轴移动行程最大为350毫米，程控从0.1到25毫米/秒的移动速度，快速推进速度为50毫米/秒 |
| 样品平台X轴移动能力 | X轴西东行程最大120毫米，电动步进精度0.05mm |
| 切割轮转速 | 程控调速，从1000到4000 rpm |
| 样品夹持工作台 | 配备12毫米T型槽（4纵、6横）的总面积408 x 422毫米镀铝不锈钢双工作台，切割腔左侧和右侧都有可开放空间，用于放置尺寸过长的样品， |
| 切割腔室防护设计和照明 | 带全景视窗的高强度金属框架外罩，配LED照明和安全闭锁系统 |
| 配套气源 | 6Bar压缩空气，过滤精度5um |
| 配套用电量 | 32 Ah |
| 切割定位方式 | 激光定位 |
| 循环冷却系统 | 配备140升水箱的冷却液循环过滤喷射系统，带脚轮，配100μm内置过滤网，切割室外置清洗喷头 |
| 主机功率和配电需求 | 12 kW，380V/50Hz，(3相+地线) |
| 尺寸（长 x 高 x 深）与重量 | 877（加 600毫米控制面板）x 1727×1800毫米（加折叠式前视窗开启高度2272毫米），750kgs |
