• 产品名称:

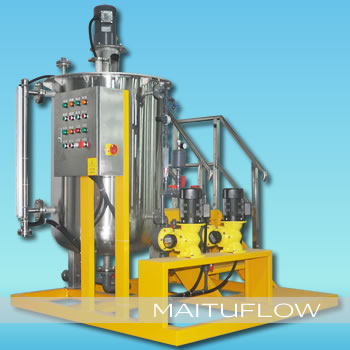

    PAM、PAC、酸碱、混凝剂自动成套加药系统

  • 所属分类:加药装置
  • 全自动控制加药装置由:控制系统(PLC、变频器、触摸屏)、溶液搅拌、计量泵输送、物位仪表、流量仪表、分析仪表等组成。本系统针对特定过程参数(如pH、ORP和余氯等)按设定浓度点或浓度范围自动投加所需药品的一体化解决方案。此系统为最高配置产品,对药品的投加实现全过程的全自动化控制。 ...
PAM、PAC、酸碱、混凝剂自动成套加药系统

产品描述

干粉投加及溶解装置
资料下载

该装置主要用于PAM类的粉状药剂配制与投加,例如污泥脱水系统中投加高分子助凝剂。亦可用于PAC类的药剂配置与投加。全自动干粉投料机是用在水处理制程中之高分子溶液之配制与加药。以特定浓度之高分子溶液加入废水,以加速污泥之凝结。

絮凝剂制备系统即PAM制备系统,是根据PAM的物理化学性质量身打造的设计方案。PAM物化性质是:易受潮,粉末遇水不易分散,需要一定的熟化时间,且散落在外界不易清理。在设计中充分考虑到PAM的特性,系统在制备过程中完全避免了这些不利因素:
真空吸料机进料,进料完全,不会散落到其他地方,实现无扬尘清洁的操作环境;

水射器使PAM在预溶解时充分与水接触,避免干粉成块,形成难以溶解的鱼眼状,避免浪费PAM干粉,节约处理成本;

多螺旋给料出口配有主动防潮阀门,防止停止给料时外界湿气与粉末长期接触而结块。

混凝剂是常用的水处理药剂,常见的有铁盐、铝盐等,常用的有聚合氯化铝、硫酸铝、三氯化铁、硫酸亚铁等。我们根据各类混凝剂的不同的物化性质,设计不同的方案。

给水、循环水等其它水处理系统干粉药的配制与投加,也可参照选用。

混凝剂自动加药系统

水处理工艺过程中的混凝过程要求药品投加量尽可能的恰倒好处,过多或者过少对混凝效果均为不利。另外需要强调的一点,污泥处理的运行费用主要集中在药品消耗上(占90%以上费用)。混凝剂自动加药装置实现动态精确跟踪药剂投加量需要和自动调节以达到最佳的混凝效果和经济的处理,在混凝工艺中尤其重要。

游动电流检测仪:一种能检测水中游动电流,将其放大成电流信号并用于控制水处理过程中混凝剂投加量的过程控制仪表

一、SCD可检测的混凝剂

无机盐、硫酸铝、氯化铝、聚合氯化铝 (PAC)、 硫酸铁、氯化铁、 有机聚合电解质 (Polymers)

二、自动加药SCD控制方式

简单反馈控制:SCD游动电流检测仪简单反馈控制系统,SCD信号被送到积分过程控制器与设定点进行比较,然后SC5200根据SCD信号改变,连续输出4-20mA信号到计量泵进行投加量自动 调节,计量泵自动调节采用变频器调节计量泵冲程频率,这种控制方式适用于原水流量变化较小的混凝剂投加系统,当频繁发生的流量变化≥10%时,应该考虑采用复合环控制方式.

复合环控制系统:SCD游动电流检测仪复合环控制系统,它将原水流量作为前馈控制,将SCD作为反馈控制,流量信号使泵的转速由于总的流量改变发生阶跃性变化,而SCD控制器反馈调节计量泵行程,使混凝剂投加对于流动电流为最优。

三、用途与特点

将絮凝剂泡制成溶液,以作为化学混凝、污泥调理之用,本机适用食品、化工、造纸、染整….等工业制程中半成品及其污水、污泥处理用絮凝剂之泡制。

本产品为一完整套装自动连续式之高分子配制机组,可以高分子干粉或浓缩液配制成稀释液以供使用,采粉状或液态比例定量混合处理,可均匀泡制避免药粉量的浪费及不必要的维修费用。自动连续运行,能耗小,噪声低,结构简单,维修方便。

本机操作简单、易懂、易学,一般工作人员经过短时间的学习,即可掌握整个运行操作过程。

• 全自动交钥匙设备

• 高效率批量混合系统

• 高精度给料机

• 不锈钢AISI 304(或AISI 316)罐体

• 真空吸料机 – 无扬尘,清洁友好的操作环境

• 多种可选配置可供选择、灵活运用

• 充分溶解干粉,为用户节约粉料成本

四、供货范围

本配制机组包含干粉贮槽、干粉进料系统、润湿设备、搅拌器、配制槽、给水入口装置、电控箱控制盘、及所有必备之控制元件与阀类配件等。

五、结构

三个槽各有一部搅拌机,并装置一套粉体输送设备,一个单元控制盘,三个活动式的探视孔、溢流装置,排放和输出口接头,且包括所有必须的控制组件及阀类配件(如压力开关、压力计、安全阀、止回阀、开关阀等)。

六、泡制程序

将药粉倒入供料槽●检视前供水管线之压力表数值●系统将可开始正式启动运转●观察在混合湿润室内锥壁,是否产生浮动水膜●调整适当的水量调整送药螺杆至所需之转速 ●待泡至储存槽到达高液位后●自动停止给水及送料杆系统●直到溶液被使用至低液位时 ●再次自动启动运转泡制●一直连续此项循环动作……

七、工作原理

料斗中的粉状药剂经定量供料装置送入混合器中,与水进行完全混合后进入溶液箱中,混合液经多级搅拌后形成均一浓度的溶液,最后进入贮液箱内,经计量泵投加至加药点。

全自动三槽式高分子聚合物调匀设备,主要由三个PP材质制成的搅拌槽、调匀槽和储存槽组成,三个槽各装置有一部搅拌机,并配置一套粉体输送设备,一个单元控制盘,三个活动式的探视孔、溢流装置,排放和输出口接头,且包括所有必须的控制组件及阀类配件。

八、主要部件的结构

本机型之组成区隔为三区,第一区为反应泡制区、第二区为反应熟成区,第三区为溶液储存区,每一区以隔板焊接间隔而成,并配合混合湿润器及抗凝结加热系统,以慢速搅拌达到最佳的泡制成果。粉体溶解泡药机主要配件如下:搅拌与调匀及成熟储存槽、药粉供料槽、粉体定量系统、给水流量计、液位系统、单元控制箱等所构成。

应用领域

原水絮凝处理:★工业和市政水处理常 ★高纯水和反渗透系统预处理

废水处理:★工业和市政水处理厂 ★絮凝沉淀

污泥脱水:★皮带压滤机处理工艺 ★离心处理工艺

其他:★油田驱油 ★造纸助留助滤

应用行业:

• 市政给排水 • 工业水处理 • 造纸业 • 石油化工 • 其他
