• 产品名称:

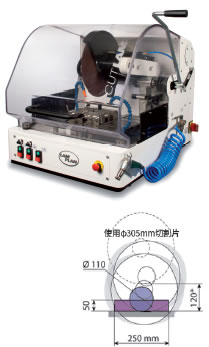

    手动金相制样实验室用台式轨道式金相试样切割机

  • 所属分类:金相切割设备和耗材
  • 通用型手动砂轮切割机CUTLAM 1.1型和手动轨道式金相切割机CUTLAM 2.0型 ...
手动金相制样实验室用台式轨道式金相试样切割机

产品描述

技术特点
建议使用直径250-300mm切割片
可用于切割尺寸小于φ 110mm圆形或50mm×210mm矩形的样品
样品夹持
对于通用切割建议选用快速紧固夹具,如需更换请咨询供应商
快速紧固夹具
(左右各一个)
夹持形状均匀的材料

螺旋紧固夹具
(左右各一个)
夹持难切材料

61型垂直样品紧固夹具夹持形状不规则样品
切割冷却
60L水循环冷却系统泵送能力25L/min配100μm内置过滤网和高压外置清洗喷头(随机配送) 721型切割冷却浓缩液
稀释步骤:将去离子水倒入水箱后添加浓缩冷却液。建议稀释配比为5-15%可调建议每6-12个月更换一次
切割工作柜台
用于放置切割设备和冷却循环系统水箱以及存放切割轮和更换切割轮的工具。
尺寸LxHxD:630x800x835mm.
切割配套
铂标 碳化硅高效切割轮 直径250mm×孔径32mm×厚度1.5mm,10片/盒
直径305mm×孔径32mm×厚度2mm, 10片/盒
绿标 氧化铝高效切割轮 直径250mm×孔径32mm×厚度1.5mm,10片/盒
直径305mm×孔径32mm×厚度2mm, 10片/盒
黄标 氧化铝高效切割轮 直径250mm×孔径32mm×厚度1.5mm,10片/盒
直径305mm×孔径32mm×厚度2mm, 10片/盒
黑标 金刚石精密切割轮 直径254mm×孔径32mm×厚度1mm, 1片/盒
直径305mm×孔径32mm×厚度1.3mm,1片/盒
φ80mm法兰盘
用于紧固和安装不同孔径的切割轮
(随机配送)
25.4mm转32mm切割轮孔径调整环
5个/包



设备技术数据 CUTLAM 1.1
可使用切割轮的直径 254或者305毫米
主轴直径 25.4 毫米
切割轮紧固法兰直径 80 毫米
样品可切割尺寸 Ø110毫米(在使用305毫米切割轮时)
切割论下缘到切割平台的距离 120 毫米(在使用305毫米切割轮时)
进刀方式 手动垂直切割
切割轮转速 手动11档调速,1000到4000 rpm
样品夹持工作台 配备12毫米T型槽(2纵、2横)的400 x 300 毫米铸铁镀层工作台,切割腔左侧和右侧都有可开放空间,用于放置尺寸过长的样品。
切割腔室防护设计和照明 带全景视窗的高强度金属框架外罩,配LED照明和安全闭锁系统
切割定位方式 手动目测
循环冷却系统 配备60升水箱的冷却液循环过滤喷射系统,带脚轮,配100μm内置过滤网,切割室外置清洗喷头
主机功率和配电需求 3,8 kW,380V/50Hz,(3相+地线)
尺寸(长 x 高 x 深)与重量 630 x 650 x 820 毫米,125 kgs



技术特点

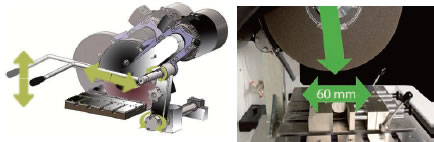

轨道式切割轮轨迹

建议使用直径250-300mm切割片可用于切割尺寸小于φ110mm圆形或50mm×250mm矩形的样品由于轨道式切割方式可获得最小接触面积,所以可以在切割较硬等难切材料是比垂直切割节省50%的时间。
尺寸增强
由于轨道式切割节约了功率,减少了切割轮的负载,所以可以通过更换350mm切割轮安装扩展套装, 使用更大Φ350mm的切割轮。用来切割Y轴行程较长的长条形试样。
样品夹持
对于通用切割建议选用快速紧固夹具,如需更换请咨询供应商
快速紧固夹具
(左右各一个)
夹持形状均匀的材料

螺旋紧固夹具
(左右各一个)

夹持难切材料

61型垂直样品紧固夹具

夹持形状不规则样品

切割冷却
60L水循环冷却系统泵送能力25L/min配100μm内置过滤网和高压外置清洗喷头(随机配送) 721型切割冷却浓缩液
稀释步骤:将去离子水倒入水箱后添加浓缩冷却液。建议稀释配比为5-15%可调建议每6-12个月更换一次
切割工作柜台
用于放置切割设备和冷却循环系统水箱以及存放切割轮和更换切割轮的工具。
尺寸LxHxD:630x800x835mm.
切割配套
铂标 碳化硅高效切割轮 直径250mm×孔径32mm×厚度1.5mm,10片/盒
直径305mm×孔径32mm×厚度2mm, 10片/盒
绿标 氧化铝高效切割轮 直径250mm×孔径32mm×厚度1.5mm,10片/盒
直径305mm×孔径32mm×厚度2mm, 10片/盒
黄标 氧化铝高效切割轮 直径250mm×孔径32mm×厚度1.5mm,10片/盒
直径305mm×孔径32mm×厚度2mm, 10片/盒
黑标 金刚石精密切割轮 直径254mm×孔径32mm×厚度1mm, 1片/盒
直径305mm×孔径32mm×厚度1.3mm,1片/盒
φ80mm法兰盘
用于紧固和安装不同孔径的切割轮
(随机配送)
25.4mm转32mm切割轮孔径调整环
5个/包



设备技术数据 CUTLAM 2.0
可使用切割轮的直径 254或者305 毫米  (选装350 毫米夹持器后可使用350mm)
主轴直径 25.4 毫米
切割轮紧固法兰直径 80 毫米
样品可切割尺寸 Ø 110 毫米 或者45 x 250 毫米 (在使用Ø 305 毫米切割轮时)
切割论下缘到切割平台的距离 120 毫米(在使用305毫米切割轮时)
进刀方式 手动轨道式垂直切割
切割轮转速 手动11档调速,1000到4000 rpm
样品夹持工作台 配备12毫米T型槽(4纵、4横)的400 x 300 毫米镀铝不锈钢工作台,切割腔左侧和右侧都有可开放空间,用于放置尺寸过长的样品,
切割腔室防护设计和照明 带全景视窗的高强度金属框架外罩,配LED照明和安全闭锁系统
切割定位方式 手动目测
循环冷却系统 配备60升水箱的冷却液循环过滤喷射系统,带脚轮,配100μm内置过滤网,切割室外置清洗喷头
主机功率和配电需求 3,8 kW,380V/50Hz,(3相+地线)
尺寸(长 x 高 x 深)与重量 630 x 650 x 820  毫米,135kgs
