• 产品名称:

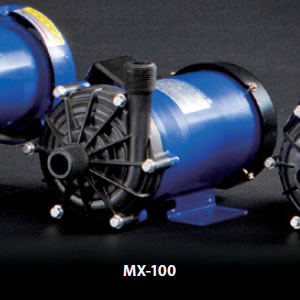

    日本Iwaki易威奇MX-100V-13、MX-100V-33、MX-100VM-13、MX-100VM-33磁力泵

  • 所属分类:日本易威奇
  • 易威奇磁力泵不仅产品性能,而且可供选择的型号均在市场上处于领先地位,四十多年来,易威奇磁力泵以其优良的运行记录赢得了日本和全世界用户极高的赞誉。
    MX系列磁力泵:耐用性大大提高,专用于表面处理相关工艺。 ...
日本Iwaki易威奇MX-100V-13、MX-100V-33、MX-100VM-13、MX-100VM-33磁力泵

产品描述

MX系列磁力泵:耐用性大大提高,专用于表面处理相关工艺。

日本易威奇IWAKI特别为表面处理工艺研制开发的专业泵。其设计理念是“耐用性能的提高”,即在异常的工况条件下不易出现故障而损坏。在经实践验证过的可靠的无接触构造的基础上,采用全新的自循环冷却构造(已申请国际专利),从而在泵空运转、汽蚀、出口阀关闭等异常工况条件下使用时,泵的耐受性能得到大幅提高。MX系列磁力泵是可靠的工业用泵。适用于过滤、喷淋、清洗、蚀刻等等,各种表面处理相关工艺。

1、非接触构造:通过精确设置被动磁铁与主动磁铁的相对位置,可有效对磁囊的位置进行磁力控制,即使在空转时轴承的后端也不会后止推环接触。这种构造有效的抑制了摩擦热的产生,确保了摩擦部的润滑,降低了由于在异常工况条件下泵的故障率。(MX-70/100除外)

2、组合式蜗壳泵腔(已申请国际专利):首次在树脂材质磁力泵的前壳与后壳上设计成部分蜗壳形状,组装后得到整体的理想螺旋形状的腔室。有效地抑制了从叶轮喷出的液体再次回流到泵腔室内产生的泄露现象,从而将液体平稳高效地导向泵出口。实现了泵的高效率化。

3、自循环冷却构造(已申请国际专利):叶轮与磁囊的连接固定处设有热扩散孔,此扩散孔可使泵轴和轴承周围的液体在离心力作用下强制循环,从而泵在异常工况下运行时,可有效地扩散由摩擦所产生的热量,起到冷却和散热的效果。有效地防止了泵腔的树脂材料因高温产生的变形及熔化。

4、结构坚固:在泵前壳及后壳等应力集中部位,全部使用加强筋补强,进一步提高了泵的耐压性能及机械强度。在以往轴承与磁囊过盈配合的固定方式基础上,又采用轴向固定的构造,即将轴承限制于磁囊的底部止口与叶轮的后部之间,提高了泵在高温工况条件下的可靠性。

日本易威奇(IWAKI)MX系列规格
型号 标准尺寸 比重极限 最大流量 标准规格 马达功率 重量
入口×出口 L/min L/min-m KW Kg
MX-70 G1×G1 1.2 90 50-5.4 0.15 6.5
MX-100 1.2 110 70-6 0.26 8.2
MX-250 25×25 1.2 150 50-14 0.4 13.5
MX-251 1.0 150 80-19 0.75 18.5
MX-400 40×40 1.2 280 100-10.5 0.4 13.5
MX-401 1.2 320 150-14.5 0.75 18.5
MX-402 50×40 1.2 450 200-20 1.5 30.5
MX-402H 1.0 160 100-30 1.5 30.5
MX-403 50×40 1.2 500 200-23 2.2 33
MX-403H 50×40 1.0 300 100-35 2.2 33
MX-505 65×50 1.2 800 500-24.5 3.7 64

常用型号:

MX-100V-13、MX-100V-33、MX-100VM-13、MX-100VM-33

MX-100E-13、MX-100E-33、MX-100EM-13、MX-100EM-33
