    德国E+H – FMR62雷达液位计/物位计

  • 所属分类:德国E+H
  • 德国E+H公司(Endress+Hauser) – Micropilot FMR62是首台设计符合IEC 61508国际功能安全标准的80 GHz液位雷达。FMR62的全PTFE填充的齐平安装的天线特别适用于腐蚀性液体测量应用。集成的PEEK天线可以与极小口径的过程连接配套使用。FMR62非接触式雷达采用改进型算法和小波束角,具有最高可靠性。此外,它还配备了Heartbeat Technology ...
德国E+H – FMR62雷达液位计/物位计

产品描述

雷达测量

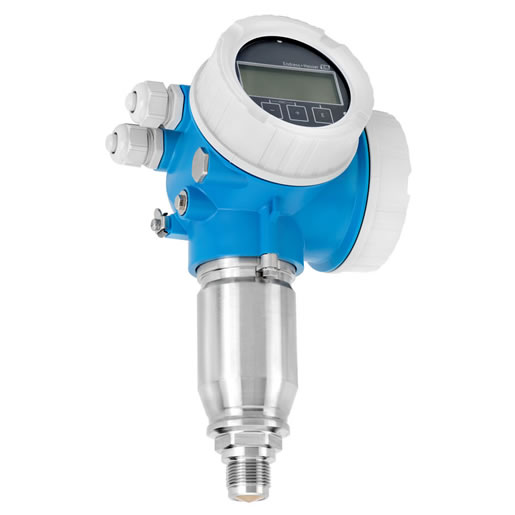

Micropilot FMR62在腐蚀性液体中或有卫生要求的应用中80 GHz雷达的液位测量

德国E+H公司(Endress+Hauser) – Micropilot FMR62是首台设计符合IEC 61508国际功能安全标准的80 GHz液位雷达。FMR62的全PTFE填充的齐平安装的天线特别适用于腐蚀性液体测量应用。集成的PEEK天线可以与极小口径的过程连接配套使用。FMR62非接触式雷达采用改进型算法和小波束角,具有最高可靠性。此外,它还配备了Heartbeat Technology (心跳技术)智能传感器功能。

产品规格参数

测量原理:雷达物位仪

特点/应用:Premium精度的仪表用于腐蚀性介质以及有最严格卫生要求(ASME BPE、USP Class VI)的连续非接触式物位测量; 适用内部安装有多个装置的小罐体

特点

Heartbeat Technology(心跳技术)

SIL 2/3,符合IEC 61508标准

多路回波技术确保安全性和可靠性

HistoROM

RFID TAG位号简单识别小波束角

电源/通信:两线制(HART)

频率:W波段(约80GHz)

测量精度:+/- 1 mm (0.04 in)

环境温度:-40…+80 °C

过程温度:-40…+200 °C

过程压力(绝压)/最大过压限定值:真空…+25 bar

主要接液部件:PTFE或PEEK天线,316L螺纹,PTFE涂层法兰

过程连接

螺纹:G、MNPT 3/4″、1-1/2″

法兰:DN50 … DN150、ASME 2″ …6″

卫生型过程连接:DIN11851接头、TRI-CLAMP卡箍

最大测量距离:80 m

通信:4…20 mA HART、附加开关量

证书和认证:ATEX、IEC Ex

安全认证:溢出保护WHG、SIL 2、SIL 3

设计认证:EN 10204-3.1、NACE MR0175、MR0103、AD2000

卫生型认证:CoC-ASME BPE

选项:显示单元、用户自定义参数、免PWIS、气密馈通

应用限制

过程温度超过200 °C (392 °F) -> FMR5x

强扰动和泡沫液面、导波管和旁通管-> FMR5x、FMP5x

应用领域

德国E+H公司(Endress+Hauser) – Micropilot FMR62可以在自由空间中测量,最大量程为80 m,具有高度集中的波束角,适用于在容器内有多个干扰物的应用。

过程连接:螺纹或法兰

温度:-40…+200°C (-40…+392°F)

压力:-1…+25bar (-14.5…+362.6psi)

测量范围:Max. 80 m (262 ft)

测量精度:±1 mm (0.04 in)

W波段:80GHz

提供国际防爆证书、溢出保护认证WHG、SIL、船级认证、5点线性协议

优势

硬件和软件设计符合IEC 61508标准,在冗余结构系统中可以实现最高安全性SIL3

Heartbeat Technology (心跳技术)确保设备在其整个生命周期内经济、安全运行

HistoROM数据管理理念实现快速简便的调试、维护和诊断

小波束角和多路回波跟踪算法确保在安装有干扰物的容器中的测量具有最高可靠性

PTFE填充的齐平安装的喇叭天线具有最大系统适用性

80 GHz雷达能够更加便捷地集成至过程中,降低了设计工作量

世界上最简单用于SIL功能的proof test理念和WHG,节省了时间和成本
