德国E+H – FMR57雷达物位计/液位计

产品描述

满足最高测量要求的标准型固体散料物位传感器

德国E+H公司（Endress+Hauser） – Micropilot FMR57传感器可满足最高的固体散料物位测量要求, 适用于高大贮仓，煤仓或堆场的物位测量。抛物面天线的发射角度非常小，适用狭长形贮仓的物位测量。Micropilot雷达物位仪适用于粉状、粒状等固体散料的连续性、非接触式的物位测量。测量不受粉尘、进料噪音、温度变化、气相介质变化的影响。

特点/应用

适用最高要求的固体散料的料位测量：

在严苛工况下的高料仓、料堆、堆料中可靠进行非接触式料位测量，例如严重粉尘场合和粘附介质

特点

多路回波跟踪确保安全性和可靠性

空气吹扫接口

HistoROM智能数据存储单元

产品规格参数

电源/通信：两线制（4…20 mA HART、PROFIBUS PA、FOUNDATION Fieldbus）、四限制（HART）

频率：K波段（约26 GHz）

天线

抛物面天线：DN200/8″、DN250/10″

喇叭天线：DN80/3″、DN100/4″

测量精度：± 3 mm

环境温度：-40…+80 °C

过程温度：-40…+400 °C

过程压力（绝压）/最大过压限定值：真空…16 bar

主要接液部件：316L、PEEK、PTFE、聚酰胺

过程连接

螺纹：MNPT 1 1/2、R 1 1/2

法兰：DN80…DN100、ASME 3″…4″、JIS 10K、UNI DN100/8″…DN250/10″

最大测量距离：70 m

证书和认证：ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, KC

安全认证：SIL

设计认证：EN 10204-3.1

船级认证：GL、ABS、LR、BV、DNV

选项

显示单元

用户自定义参数

天线延伸管

免PWIS

应用限制

Dk < 1.6

以下因素会减小最大量程：

反射特性不佳的介质

安息角

十分松散的固体散料表面，例如气动进料过程中的轻质散料粘附，特别是潮湿介质粘附

优势

硬件和软件开发过程符合IEC 61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3

HistoROM集成数据存储单元，帮助快速调试、维修和诊断

测量可靠性高，基于多回波追踪计算，即使仓内存在障碍物依然能够准确测量

心跳技术，在整个生命周期内实现高效、安全的工厂运营

无缝集成到控制或资产管理系统，直观的菜单引导式操作概念（现场或通过控制系统）

测量稳定可靠，不受介质和过程条件变化的影响

通过世界权威的SIL和WHG实验认证，节约您的时间和经济成本

应用领域

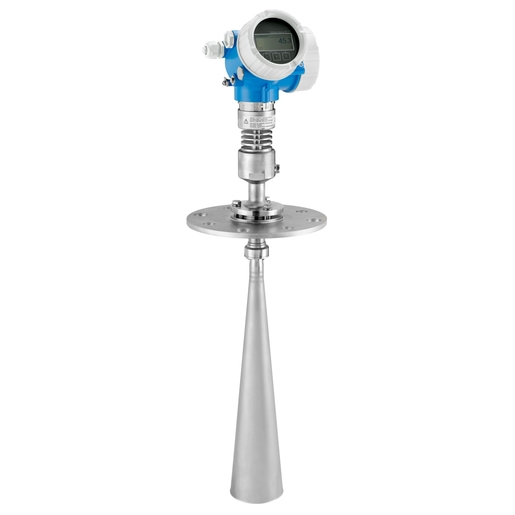

德国E+H – Micropilot FMR57喇叭形或抛物面天线。凭借补助空气净化连接，即使强力喷粉或产生黏附，都不会对测量造成任何影响。

过程连接：1½” 螺纹或法兰

温度范围：-40 至 +400°C

压力范围：-1 至+16bar

最大测量范围：70m

K波段：26GHz

国际防爆认证, SIL, 5点线性协议
