德国E+H – FMR540雷达物位计/液位计

产品描述

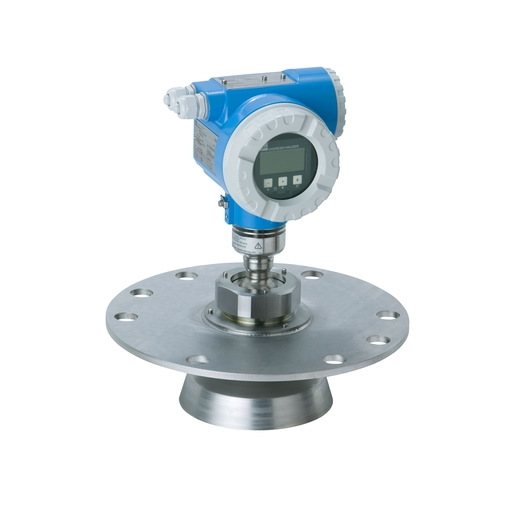

德国E+H公司（Endress+Hauser） – Micropilot FMR540 通过NMi和PTB认证，可用于计量交接和库存控制测量，满足R85和API 3.1B 标准的相关要求。采用抛物面天线的FMR540特别适合距离在40m内任意空间的测量应用；而采用喇叭型天线的FMR540可以在因储罐/安装短管形状无法使用抛物形天线的测量场合使用。Micropilot FMR540采用四线制，HART和24v DC本安型供电，成本经济，安装简便。

产品规格参数

特点/应用

喇叭天线：高精度测量，最大储罐高度为20 m

抛物面天线：高精度测量，最大自由空间高度为40 m

电源/通信：四线制（4…20 mA HART）

频率：K波段（约26 GHz）

测量精度：± 1 mm

环境温度

标准：-40…80°C

标定符合法规要求：-25…60°C

过程温度：-40…200 °C

过程压力（绝压）/最大过压限定值

喇叭天线：真空…16 bar

抛物面天线：真空…6 bar

使用UNI法兰：真空…1 bar

主要接液部件：316L

过程连接

喇叭天线：DN100、DN150法兰、UNI法兰DN150、DN200、DN250

抛物面天线：UNI法兰，带顶部安装位置调节装置、DN200、DN250

证书和认证：ATEX、FM、CSA、IEC Ex、TIIS、NEPSI

优势

精度优于1mm

计量交接应用通过国家级认证(NMi和PTB)

仪表可单独使用，也可通过罐旁指示仪NRF590与储罐液位测量系统集成使用

采用四线制，HART和24v DC本安型供电，成本经济，安装简便。

利用角度调整装置，补偿法兰倾角

通过菜单式的字母数字显示模块，现场操作简便

利用FieldCare操作软件，方便仪表调试、文件建档和故障诊断

应用领域

德国E+H公司 – Micropilot FMR540 抛物面天线适合在任意空间使用，测量范围可达40m，为喷嘴贴紧储罐壁的工况提供高度聚焦的测量，4″/直径100；喇叭型天
线适用于任意空间使用。

过程连接：法兰

温度范围： -40 至 +200°C

压力范围：真空 至 +16bar

最大测量范围：40m

精度误差：小于 ±1mm

K-波段：26GHz

国际防爆认证, 计量交接认证, WHG溢出保护, SIL
