    美国ATI仪表EPA2000水厂滤池滤料监测仪

  • 所属分类:美国ATI
  • 众多的研究分析表明,在冲洗过程中,滤料的疏松膨胀率在30—50%滤料厚度时滤池的过程效果是最佳的。因此,如果能在反冲洗过程中直接对滤料的疏松膨胀变化进行测量就能准确地把握住反冲洗的效果。美国Entech Design Inc经过多年的悉心研究,生产了一种能直接监测在滤池在反冲洗过程中,滤料流化膨松状况的监测仪Expansion Pro Analyzer 2000。 ...
美国ATI仪表EPA2000水厂滤池滤料监测仪

产品描述

众所周知,在所有的地面水处理厂,自来水厂都采用重力式滤池,典型滤池中滤料一般为石英砂或活性碳。滤料的作用是过滤水中的不纯净杂质,而获得干净卫生的饮用水,因此滤池工作性能好坏直接影响到滤池的效率和出水的质量。为了保证滤池正常使用,滤池的滤料要定期进行反冲洗,反冲洗的目的是去除滤料中截留的细小杂质、脏物,同时对滤池进行流化疏松,使过滤效果畅通。因此在滤池的反冲洗过程中,对滤料反冲洗的效果直接影响到滤池的工作性能,在反冲洗过程中如果滤料流化膨松得不足,那么就达不到驱除滤料中残留物的目的,同时也降低了滤池过滤效率;如果滤料流化膨松得过大,有可能导致滤料的流失,同时也浪费反冲洗水量,带来能源损耗,因此寻找一个最佳的反冲洗工作点是所有水厂面临的问题。滤料在反冲洗过程中的流化膨松效果是由反冲洗水的流速决定的,最佳的流速决定了滤料的最佳流化膨松效果。目前传统做法是进行一个粗略的估计计算来决定反冲洗的流速,这些计算往往是不够精确,而且受到诸多因素的影响;如滤料大小,滤料的同粒度性,滤料的厚度等诸多不定因素变化的影响,更有甚者就是水温的变化,也会影响到反冲洗的效果;另外反冲洗泵,控制阀和其它设备都会导致滤池中滤料的反冲效果。众多的研究分析表明,在冲洗过程中,滤料的疏松膨胀率在30—50%滤料厚度时滤池的过程效果是最佳的。因此,如果能在反冲洗过程中直接对滤料的疏松膨胀变化进行测量就能准确地把握住反冲洗的效果。美国Entech Design Inc经过多年的悉心研究,生产了一种能直接监测在滤池在反冲洗过程中,滤料流化膨松状况的监测仪Expansion Pro Analyzer 2000。

EPA2000滤料监测仪。

EPA2000它具有如下优越性

1、通过直接监测滤料的膨松率,来控制反冲洗水流速

2、保证在每个反冲洗周期中获得最佳的滤料膨松率,获得一个最佳的滤料反冲洗效果能给滤也带来许多益处

改善滤池的过滤效果,延长滤池的使用寿命,降低水质浊度,减少滤料损耗,促进滤料的平整布局
EPA2000的组成及工作原理

EPA2000是由控制器与传感器组成。控制器是一个32位微处理器,可以通过仪表面板上操作来进行各种参数的设定。此控制器可与多达4个传感器配合使用痛,实现一机多池测量,控制器可设定为两种运行模式。

连续序列测量:控制器根据用户所设定的测量时间间隔对滤料进行全程的连续测量。

反冲洗过程测量:在此种工作模式下,用户可通过预定的时间或按HOLD键,使仪表监测滤池在反冲洗周期时滤料的状况,在其他的时间段不进行测量。

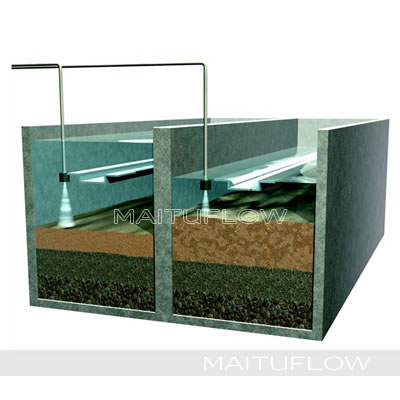

EPA2000传感器是一种水下超声波探头,器发射频率为500-750Khz。传感器连续不断发射声波脉冲。此脉冲到达滤料表面时返回,通过测量其发射返回的时间差,可以测量出滤料的位置。

技术规格参数

探头部分

测量原理:单波束水下超声波传感器,发射角6°,频率657KHZ

外壳材料:PVC,工作温度:1℃~50℃,密封:20AC-7V环氧树脂。

连接尺寸:1/2″NPT内螺纹。 电缆长度:标准7.5米,最长可延长到300米。 探头尺寸重量:直径38m,长度45m,重1.2kg。

控制器部分

测量范围:0.3米~2.1米

测量精度:±0.25%测量范围或12.7mm。 选择数值大的数。 仪表与探头最长距离;标准7.5米,最长可达300米。

显示:多功能带背光LCD显示。

输出:4路4~20mA输出,代表滤料厚度,可设定为-0.6~+0.6米范围。 4个固定继电器输出,10A@250VAC; 10A@30VDC;回车RS232串行通讯输出,与用户PC机进行数据通讯采用,winBin@数据软件。

工作温度:-20℃~+60℃。防护等级:NEMA4X。

电源:110~230VAC±10%50/60HZ。 尺寸:254mm(宽)×203mm(高)×183mm(厚)

重量:3.6kg , 认证:CE

订购指南:

2000-01,一个控制器,一个探头系统

2000-02,一个控制器,二个探头系统

2000-03,一个控制器,三个探头系统

2000-04,一个控制器,四个探头系统
