• 产品名称:

    美国ATI仪表A15/81溶硫分析仪

  • 所属分类:美国ATI
  • 美国ATI的A15/81型溶解硫监视器为测溶硫提供一种改进的办法,不用SIE传感器。A15/81采用一种极谱式H2S气体传感器,这种传感器和水样不直接接触,结果使这种系统能在多种水样和废水中连续运行,而且维护和调整量很少。
    监测溶解硫所采用气体吹取技术提供一非常灵敏的在线监测方法,很容易做到低PPB级测量。传感器固有的零点和量程的稳定性允许校验周期为一个月,另外,可以采用H 2S标准气样 ...
美国ATI仪表A15/81溶硫分析仪

产品描述

在井水中有硫化物存在,在废水收集中,由于经常发生缺氧情况,硫化物能在其中积存。硫化物也用于水银去除工艺过程中,制革废水中常常有硫化物,在饮用水系统中,硫化物引起味道和气味问题。在废水处理系统中,硫化物能使收集系统的混凝土结构损坏,并使处理设备产生异味。

溶解硫的浓度主要采用选择性离子电极(SIE)为传感件的分析仪器来测量,但要达到足够的灵敏度,保持测量精度,SIE系统必须经常调整零点和量程,因此,大部分基于SIE的监视系统都相当昂贵,并要经常维护。

美国ATI的A15/81型溶解硫监视器为测溶硫提供一种改进的办法,不用SIE传感器。A15/81采用一种极谱式H2S气体传感器,这种传感器和水样不直接接触,结果使这种系统能在多种水样和废水中连续运行,而且维护和调整量很少。

操作

A15/81监视器用一种独特的方法测量溶液中的硫化物,在运行中,用泵把少量的水样输送到系统中,并和酸混合,在酸性溶液中,氢硫离子和硫离子(HS–和S-2)按下列反应式转化为硫化氢。

HS- + H+ -> H2S 或 S-2 + 2H+ -> H2S

合后的水样流入一个特制的容器中,在容器内硫化氢从水中淅出,处于气流中的传感器测量释放出的硫化氢(H2S)的浓度,并以mg/1为单位显示相应的硫离子的浓度。

因为硫化物检测经常在比较恶劣的水中进行,所以分析系统中传感器的结污是主要关心的问题。A15/81系统的主要特点是传感器绝对不和水样接触,只和反应后生成的H2S的气体接触,因此不管水样质量如何,分析系统都能长期工作,唯一需要做的是把水样中的大颗粒过滤掉,100微米以内的颗粒容易通过本分析系统,因此只需要一层过滤网。

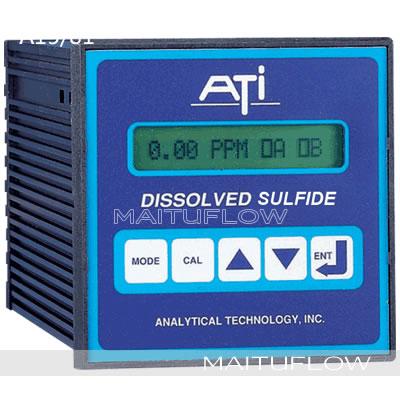

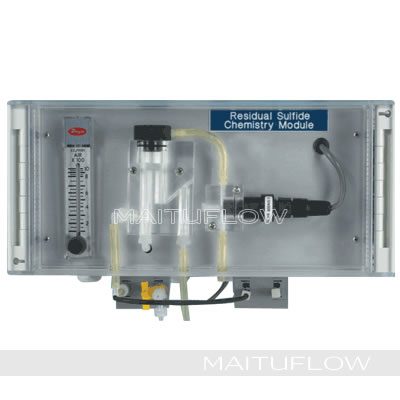

A15/81硫化物监视器由两个分开的部分构成,一个是采样模块,用于水样采样和适当处理以满足测量条件,另一个是控制器模块,模块包括硫化物浓度显示,模拟输出和报警触点,控制器有墙挂式的NEMA4X型和盘装式的。提供一根25英尺的标准电缆,把两个模块连起来,用接线盒和附加信号电缆两个模块分开的距离可增加到l 00英尺。

用内径为l/4″的柔性管接入水样,推荐流量为3一10加仑/小时(200-650 CC/min)实际上分析仪只用很少一点水样,较高的流量是为了保持水样采样实时性。多余的水样直接通过系统由l/4″出口管排放掉。

硫化物分析仪系统很容易操作和维护,在标准流量下,酸耗量40天内不超过l加仑,使用寿命长的蠕动泵输送管输送水样和酸,输送管需大约6个月更换一次。泵头被设计成易于更换泵管,更换两个泵管大约需10分钟。除了偶尔的目视检查,以保证没有空气中颗粒的积存外,硫化物传感器不需要任何维护。

监测溶解硫所采用气体吹取技术提供一非常灵敏的在线监测方法,很容易做到低PPB级测量。传感器固有的零点和量程的稳定性允许校验周期为一个月,另外,可以采用H 2S标准气样标定,免去配备混合硫化物标准样液的困难。

特点

硫化物测量:把硫化物测量转化为硫化氢的测量。

气相传感:在水样和传感器不接触的情况下,进行检测,消除了传感器结污的可能性。

LCD显示:提供硫化物浓度值,报警状态指示和所有组态信息。

两个控制继电器:继电器的设定点死区,和延时是可编程的,除了提供给化工进料泵简单通/断(on/off)控制之外。继电器还提供脉冲调频和脉冲调宽控制方式。

隔离式输出:对应0-0.2PPM和0-20.00PPM满刻度,可编程4-20mA输出量程,如需要,输出可反向。
标准气瓶校验:用标准气样,可以几分钟内完成校验。

A15/81型溶硫分析仪技术指标

量程: 0-2.000 或 0-20.00PPM, 精度:± 0.03PPM, 重复精度:± 0.01PPM, 线性度:满量程的 0.1%
控制继电器: DPDT( 双刀双掷 ) 继电器, 5A@220VAC , 可编程死区和延时

控制方式: ON/OFF( 通 / 断 ) ,脉宽调制和脉频调制

清洗控制继电器:为自动水样清洗周期所提供的两个 SPST (单刀单掷)继电器

模拟量输出:隔离式 4-20mA 输出,最大负载电阻 600 W ,可编程输出量程,输出可反向

电源 : 110/220VAC ± 10% , 50/60Hz, 外壳: 标准型为盘装式,备选型为 NEMA4X 墙装式
