美国ATI仪表A15-79总氯分析仪

产品描述

饮用水，废水排放和冷却水的氯化物被广泛应用于世界各地以控制水中的生物活动。饮用水用氯杀菌，一旦流过水分配系统要保证饮用安全。废水杀菌有助于保证娱乐用的安全，冷却水氯化物减少生物结污，这种结污能降低执传导效率。除了这些普遍的应用之外，还有许多其他的应用场合，在这些应用中，加氯有助于减少生物污染。

残余氯以许多种化学形成存在于水中，清水中的余氯经常是以游离氯为主。而废水，冷却水和含氯化物水可能含有游离氯，结合氯和有机氯的混合物质。在各种形式氯存在的场合，测量余氯相对比较困难，而且在这些场合经常需测量总氯，测量总氯通常是通过使水样中的氯，PH4缓冲液和碘化钾进行反应来进行，水样中各种氯化物和碘反应，释放出当量碘，然后用各种方法测量释放出的碘浓度。

在线总氯分析仪用量测碘的方法测量，经常是测两个铂电极之间的电流，从而确定碘的浓度。

美国ATI的A15/79型总氯分析仪采用相同的标准量碘测量技术，但用独特的方法做释放碘的最终测量。系统将含氯样水送入反应腔内，并加KI(碘化钾)溶液进行反应，通过空气泵将定量空气吹入反应腔内使反应生成的碘气化成蒸气相碘，再由安装于反应腔上方的传感器测量出碘的浓度，从而监测出水中总氯的浓度。由于水样与传感器不接触，因此避免传感器受污水的污染，因此系统可适用于任何脏水的测量。

操作：

A15/79总氯分析仪是一个自动化的化学反应系统，它提供实现总氯测量所需的部件。操作时，用泵把少量水样打入系统，并和PH4缓冲液混合，然后和碘化钾混合，在PH4条件下，氯化物产生如下反应（只一种氯化物反应方程式）：

HOC1+2KI+HCL→2KCL+I2+H2O

混合水样流入一个专用腔体，反应生成的碘被从样品中吹出，位于气流中的传感器测量释放碘I2的浓度，并显示当量的氯浓度的结果。

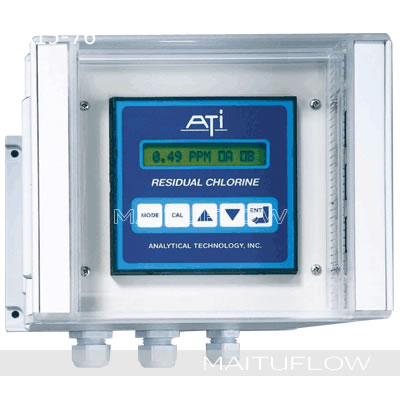

A15/79总氯分析仪由两个独立的部件组成，一个是化学反应模块，样品在这里反应并做测量，另一个是控制器模块，包括总氯浓度显示，模拟量输出和报警触点，控制器有墙挂式的NEMA 4X，也有通用盘装式的，提供一根25英尺传感器电缆，用它把两模块连起来，用接线盒和附加的信号电缆可使两个模块距离达100英尺。

用内径1/4″的柔性管连接水样，推荐流量为3-10加仑/小时（200-650CC/min）,而实际上分析仪只用很少一点水样，较高的采样流量是为了保持水样通过的实时性，多余的水样直接通过系统并经过1/4″出水口排出。

A15/79总氯分析仪非常容易操作和维护，反应剂损耗量在标准流量下为每40天1加仑。水样，缓冲液和碘化钾溶液由长寿命的蠕动泵管输送，泵管需要每六个月更换一次，泵头被设计成易于换管。换泵管大约需要10分钟，碘蒸气传感器需要每60天维护一次，每次需要5分钟。

技术参数：

量程： 0-2.000 或 0-20.00PPM

精度：± 0.02PPM ， 重复精度：± 0.01PPM

线性度：满量程的 0.1%

零点漂移：＜ 0.01PPM

显示： 16 字符，字母数字背亮式 LCD

控制继电器： DPDT( 双刀双掷 ) 继电器， 5A@220VAC , 可编程死区和延时

控制方式： ON/OFF( 通 / 断 ) ，脉宽调制和脉频调制

报警继电器：单独的 SPST （单刀单掷）继电器， 5A@220VAC

模拟量输出：隔离式 4-20mA 输出，最大负载电阻 600 W ，可编程输出量程，输出可反向

操作条件： 0-50 ℃， 0-95%RH （相对湿度）无冷凝

电源 ： 110/220VAC ± 10% ， 50/60Hz

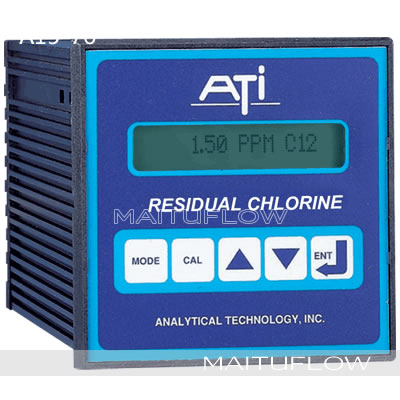

外壳： 标准型：盘装式，备选型：墙装式

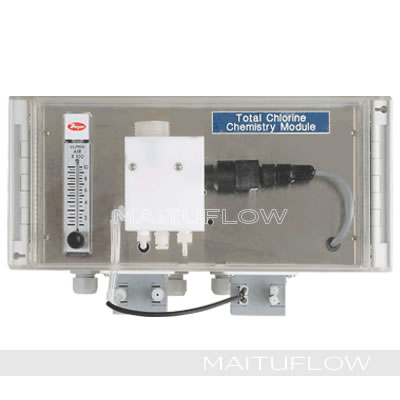

化学采样模块

传感器：薄膜式碘气传感器

传感器电缆：标准 25 英尺，最长可达 100 英尺

响应时间： 3 分钟响应 95%

采样泵： 内管泵， 5CC/min

缓冲液 / 碘化钾泵：内管泵， 0.06CC/min

供风：带精确流量控制的薄膜气泵

空气吹取腔：铸塑聚丙烯酸树脂

温度限制： 0-50 ℃

推荐数据：

采样入口：内径 1/4 〞软管接头

水样排出口：内径 1/4 〞软管接头

电源： 120VAC,60Hz, 220VAC,50Hz( 备选 )
