• 产品名称:

    美国米顿罗背压阀、安全阀、脉动阻尼器

  • 所属分类:美国米顿罗
  • 安全阀又叫泄压阀,当计量泵吐出侧管路发生阻塞时,药液可经由安全阀回流至原药桶,不致使计量泵吐出侧压力持续上升,破坏计量泵及管路,一般安全阀设定压力通常小于计量泵之最大工作压力或系统能承受压力约1KGF/CM2左右。
    计量泵等容积泵在低系统压力下工作时,都会出现过量输送。为防止类似问题,必须在计量泵的进出口至少0.7Bar的背压。通过在计量泵出口管道中安装背压阀就能达到目的。 ...
美国米顿罗背压阀、安全阀、脉动阻尼器

产品描述

美国米顿罗公司(MiltonRoy)是全球范围内设计、生产和销售计量泵及专业泵机的行业领导者。在石化、化工、石油/天然气、水处理、纸浆造纸、制药和发电等多种工业过程领域,米顿罗已成为全球计量泵和加药系统的首选供应商。70年持之以恒的优质产品和可信赖的服务为其树立了优秀的品牌和良好的声誉。

产品线包括:计量泵(电磁泵、机械泵、液压泵)、仪表(pH、ORP、电导、SCD)、阀门(背压阀、安全阀、脉动阻尼器、管夹阀)、搅拌机、加药系统

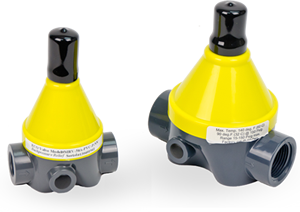

1、美国米顿罗安全阀、背压阀

安全阀又叫泄压阀,当计量泵吐出侧管路发生阻塞时,药液可经由安全阀回流至原药桶,不致使计量泵吐出侧压力持续上升,破坏计量泵及管路,一般安全阀设定压力通常小于计量泵之最大工作压力或系统能承受压力约1KGF/CM2左右。

特点:

1、管路受压元件,释放压力,保证系统压力稳定

2、压力过高时自动打开,安全释放介质并排泄至吸入管或化学容器内

3、保护泵的安全和系统的正常运行

4、保护管路、弯头、接头,减小压力波动的冲击

计量泵等容积泵在低系统压力下工作时,都会出现过量输送。为防止类似问题,必须在计量泵的进出口至少0.7Bar的背压。通过在计量泵出口管道中安装背压阀就能达到目的。

功能:

1、为背压阀两端管路提供压力差

2、在要求不是很严格的系统中可作为安全阀使用。

3、防止虹吸现象发生,消除投加点压力波动所引起的投加量变化

4、和脉动阻尼器配合使用减小水锤对系统的危害,减小流速波动的峰值,保护管路、弯头、接头不受压力波动的冲击,亦才能发挥背压阀的最大效用。

5、为计量泵创造良好的工作环境并改善泵的工作性能。

背压阀 安全阀 材质 连接方式 额定压力 尺寸
D(mm) H(mm)
VB1TP VS1TP PVC 1/4″NPTF VB:2bar
VR:5bar
90 60
VB2TP VS2TP 1/2″NPTF
VB3TP VS3TP 3/4″NPTF 130 90
VB4TP VS4TP 1″NPTF
VB5TP VS5TP 1-1/2″NPTF 220 130
VB6TP VS6TP 2″NPTF 230 130
VB1TT VS1TT PVDF 1/4″NPTF VB:2bar
VR:5bar
90 60
VB2TT VS2TT 1/2″NPTF
VB3TT VS3TT 3/4″NPTF 130 90
VB4TT VS4TT 1″NPTF
VB5TT VS5TS 1-1/2″NPTF 220 130
VB6TT VS6TS 2″NPTF 230 130
VB1TS VS1TS SS316 1/4″NPTF VB:2bar
VR:5bar
90 60
VB2TS VS2TS 1/2″NPTF
VB3TS VS3TS 3/4″NPTF 130 90
VB4TS VS4TS 1″NPTF
VB5TS VS5TS 1-1/2″NPTF 220 130
VB6TS VS6TS 2″NPTF 230 130

2、美国米顿罗脉动阻尼器

脉动阻尼器是消除管路脉动的常用元件,是计量泵必须配备的附件。脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动及消除系统的水锤现象,它由耐腐蚀的隔膜或气囊将气体与管路中的液体隔离,通过气室容积的变化平滑管路脉动,对受压液体的能量进行储存和释放。该系列产品有隔膜式、气囊式,广泛用于化工、水处理、食品饮料、电力、造纸、纺织及流体机械等行业。

主要功能:

1、减少或消除水锤对系统的危害

2、限定泵在停启时产生有害压力峰值

3、保护管路、弯头、接头,减少压力波动的冲击

4、为计量泵创造良好的工作环境并改善泵的工作性能

5、和背压阀等其他附件配合使用可使系统管路的压力波动接近为零

6、防止介质气泡、喷射,和产生退化的现象

7、减少流量计等其他计量仪器受管路压力波动的影响

8、平稳连续的向投加点输送投加介质

规格型号 材质 容积(L) 额定压力 连接方式
BA PVC 0.1 VI PVC 0.1 1.0Mpa 1/2″NPTF
BA PVC 0.1 BI
BA PVC 0.35 VI 0.35
BA PVC 0.35 BI
BA PVC 0.5 VI 0.5 1″NPTF
BA PVC 0.5 BI
BA PVC 1.5 VI 1.5
BA PVC 1.5 BI
BAI 0.16 VI SS316 0.16 2.4Mpa 1/2″NPTF
BAI 0.16 BI
BAI 0.5 VI 0.5
BAI 0.5 BI
BAI 1.5 VI 1.5 1.0Mpa 1″NPTF
BAI 1.5 BI

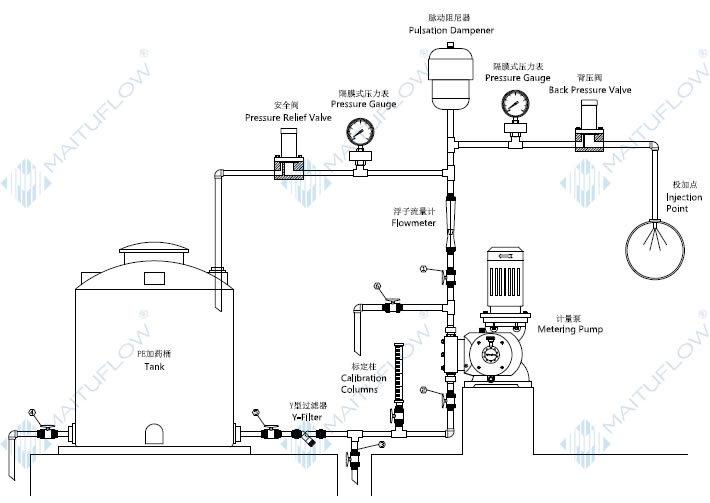

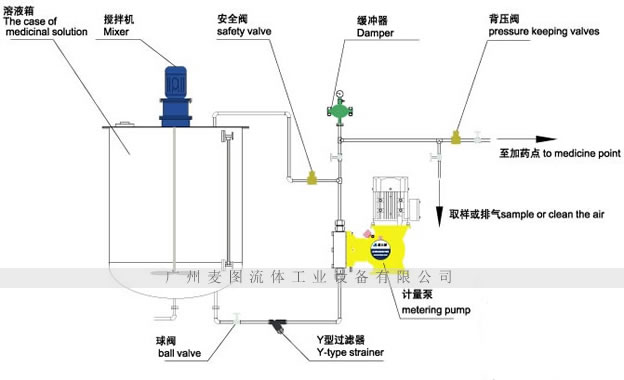

计量泵管路安装图
