• 产品名称:

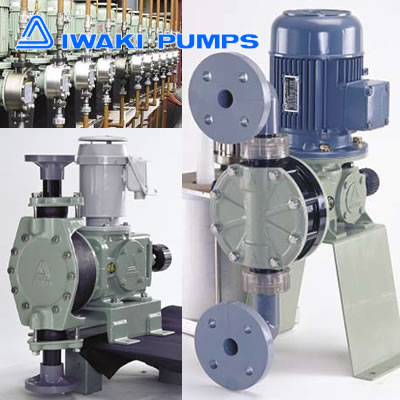

    日本易威奇(Iwaki)LK系列机械计量泵

  • 所属分类:日本易威奇
  • LK系列包含了所有计量泵中最经济和多种用途的产品。
    实际上,日本第一台使用PVC材质的计量泵就是这个系列,有三种标准化的连接方式:法兰、软管和联管节。
    同时所有的部件都采用了最经济和最易使用的设计方式。采用蜗轮减速系统,结构紧凑,坚固耐用。 ...
日本易威奇(Iwaki)LK系列机械计量泵

产品描述

日本易威奇Iwaki-LK系列:适用于不同的化学加药过程

1、使用方便,可用于多种场合:LK系列包含了所有计量泵中最经济和多种用途的产品。实际上,日本第一台使用PVC材质的计量泵就是这个系列,LK系列有三种标准化的连接方式:法兰、软管和联管节(只使用于0.2KW)。同时所有的部件都采用了最经济和最易使用的设计方式。

2、高耐用性的驱动单元:LK系列计量泵采用蜗轮减速系统,结构紧凑,坚固耐用。因为驱动单元完全密闭,采用油润滑型,可安装于户外。同时,其高超的耐用性可保证泵长期地连续使用。

3、多种泵型和材质可供选择:共有九种配[易威奇]原厂马达和十种配一般用途马达的型号供选择以切合个别使用者对添加量大小不一的要求。材质组合有七个分类,根据介质不同可以从中选择最合适的。聚氯乙烯泵头的VC型,使用于酸性介质;VH,VS4适用于碱性介质;VS型适用于粘性液体或浆液。氟塑料的TC型适用于强酸类。不锈钢的S6和S4型则适用于溶剂。

日本易威奇(IWAKI)LK系列过液端材质
类型 VC VH VS4 VS TC S6 S4
用途 酸类 碱类 粘液和浆液 强酸类 溶剂
可应用的型号 11-87 11-57 65-87 11-87 11-65 11-57 65-87
部件 泵头 PVC PVC PVC PVC PVDF SUS316 SCS13
阀球 CE HC SUS304 HC/SUS304 主纯度CE HC SUS304
阀座 11-32型 FKM EPDM PVC SUS304 FKM SUS316 SUS304
45-87型 PVC PVC PVC SUS304 PVDF SUS316 SUS304
O形圈 FKM EPDM EPDM EPDM FKM
阀垫片 PTFE
膜片 PTFE+EPDM
日本易威奇(IWAKI)LK系列型号规格
型号 流量
(L/min)
最大压力MPa 冲程数
(spm)
膜片有效
直径(mm)
最大冲程
长度(mm)
连接方式 马达功率
(KW)
PVC SUS 法兰 联管节 软管
LK-11 0.020 1.0 1.5 48 Φ22 1.5 15A
(不锈钢为
JIS16K)
VP16
(PVC)
Φ4×Φ9
(PVC)
0.2(三相)
LK-21 0.050 Φ30 2.0
LK-22 0.10 96
LK-31 0.25 48 Φ60 2.5 Φ12×Φ18
(PVC)
LK-32 0.50 96
LK-45 0.85 48 Φ72 6.0
LK-47 1.7 0.8 96
LK-55 2.8 0.5 48 Φ100 10 25A
LK-57 6.0 0.3 96
LK-A55 2.8 1.0 48 0.4
LK-A57 6.0 0.7 96
LK-A65 9.0 0.3 48 Φ138 17.5 40A
LK-B65 9.0 0.5 0.7 48 0.75
LK-B75 13.3 0.5 Φ150 20 50A
LK-C76 20 0.5 72 20 1.5
LK-C86 33 Φ205 65A
LK-C87 45 0.3 96
1.此等流量是相对在最大输出压力状态下的数值(室温下输送清水时测得)。若出口压力下降,流量会较所标示数值偏高。
2.聚偏二氟乙烯材质(TC类)软管接合的泵头,仅供应11至22的型号(按订单而安排生产)。VS类部分型号的接合方式与标准者有差别(请参阅LK-VS类别规格)。
3.LK型号配用“易威奇”原厂马达,标准为200伏特、3相、完全密封风扇冷却户外型。也可提供其他电压、相位或不同防爆规格的马达。
·外涂颜色;孟塞尔云母2.5G6/3(LK—F/A/B/C型使用原厂马达颜色)
·双泵泵型:LK-11至47型有双泵头型号,带有特殊的组合传动部件。
日本易威奇LK系列计量泵
资料下载

日本易威奇计量泵典型用例:

VC:硫酸、盐酸、次氯酸钠

VH,VS4:氢氧化钠、絮凝剂、熟石灰(低浓度)

VS:熟石灰、高分子絮凝剂

TC:浓硫酸、氢氟酸、混合酸

S6,S4:有机溶剂、造纸用化学品
